新聞中心
聯(lián)系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
手把手教你如何制備新型低鹵阻燃PS-HI材料
????????高抗沖聚苯乙烯 (PS-HI) 具有較好的防潮防水性能，良好的力學性能，成型加工性能和尺寸穩(wěn)定性等，廣泛應用于家用電器、電子電器、辦公用品等行業(yè)。
????????然而，PS-HI 的極限氧指數(shù)(LOI) 只有18%，屬于易燃材料，燃燒過程中熔融滴落嚴重且釋放大量黑煙，用PS-HI 成型具有防火要求的制件時，必須賦予阻燃性能。
????????PS-HI 材料的阻燃改性經歷了較長時間的發(fā)展，已經形成了鹵系阻燃、磷系阻燃、無機阻燃和粘土阻燃等多種產品種類。
????????鹵系阻燃產品技術最成熟，市場應用面最廣泛，但鹵系阻燃材料易引起環(huán)境污染問題，隨著人類對環(huán)保的日益關注。
????????歐盟制定了更為嚴格的關于鹵系阻燃丙烯腈–丁二烯– 苯乙烯塑料的回收處理標準，全球三大阻燃劑公司雅保、大湖、死海溴加大了無鹵阻燃劑的開發(fā)。
????????鹵系阻燃材料存在模具腐蝕性大，瓦斯氣多，材料密度大，成本高等問題，低鹵阻燃材料可以很好地彌補這些不足，逐漸成為市場的發(fā)展需求。
????????基于無鹵阻燃劑的技術現(xiàn)狀，如果不添加易成炭的聚苯醚(PPE) 樹脂，較難開發(fā)出具有市場應用價值的無鹵阻燃級別為V-0 的PS-HI。
????????目前無鹵阻燃PS-HI 材料只是停留在V-2 阻燃等級的水平，因此為了優(yōu)化鹵系阻燃材料的阻燃性能，開發(fā)了一種低鹵阻燃PS-HI 材料。
????????
????????拿好小本本，制樣開始!

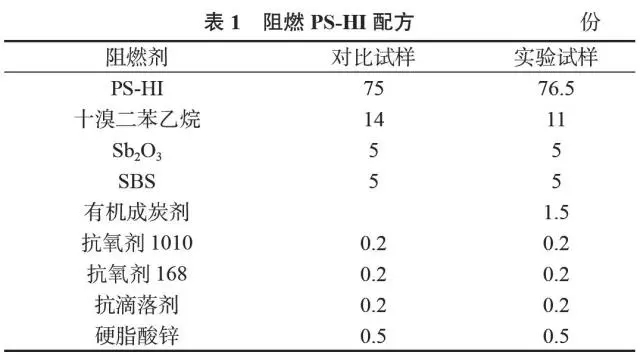

????????將低MFR 的PS-HI 樹脂、溴銻阻燃體系、SBS增韌劑、自制的有機成炭劑等按表1 配方加入高速混合機中先進行預混，然后將預混物投入雙螺桿擠出機擠出造粒。
????????雙螺桿擠出機機筒溫度分10 段控制，
????????溫度為170~200℃，
????????主機轉速1 000 r／min，
????????喂料轉速350 r／min。
????????擠出造粒制備阻燃粒料。
????????將該粒料在80℃條件下干燥2~3 h，
????????通過精密注塑機，
????????其注射溫度為180~200℃，
????????注塑成標準試樣。
????????按照上述方法，想必您已經制備出了一下性能的優(yōu)質材料了。
????????(1) 成炭劑具有較好的氣相阻燃作用，可有效降低溴系阻燃劑的用量，阻燃等級達到V-0 級。
????????(2) 低鹵阻燃PS-HI 材料具有較低的密度，較好的熱穩(wěn)定性和高溫蠕變性能，較輕的模具腐蝕性，較低的線性熱膨脹系數(shù)，綜合性能優(yōu)異。
????????(3) 低鹵阻燃PS-HI 材料各組分相容性好，具有優(yōu)異的力學綜合性能，性價比較高。
????????您成功了嗎?
