新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號(hào)5幢
熔接痕問題別總想著調(diào)工藝，要學(xué)會(huì)修模具解決問題！

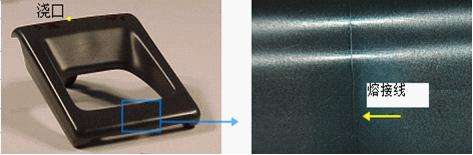

????????當(dāng)塑件表面質(zhì)量由于有熔接痕達(dá)不到設(shè)計(jì)要求時(shí)，技術(shù)人員通常先會(huì)從熔料溫度、注射速度、壓力、流量、模具溫度等方面入手解決。而這些都通過設(shè)備來實(shí)現(xiàn)，參照成型條件標(biāo)準(zhǔn)小幅度調(diào)整，逼近理想值。
????????顯然，熔料溫度、流動(dòng)速度、壓力、流量、模具溫度這些可以通過設(shè)備來調(diào)整的項(xiàng)目是比較容易實(shí)現(xiàn)的，一方面調(diào)整起來方便，另一方面可以多次反復(fù)。困難的在于當(dāng)以上手段已經(jīng)無法解決時(shí)，就不得不通過修改模具的方法來實(shí)現(xiàn)預(yù)期效果，這也是要論述的重點(diǎn)。
????????需要修改模具的情形可能有以下幾種：
????????熔接痕處夾有氣泡，需要在對(duì)應(yīng)的分型面增設(shè)排氣孔;
????????熔接痕深度始終超差，需要調(diào)整塑件也即模具型腔的厚度;
????????熔接痕的位置偏向塑件中部，需要調(diào)整澆口的位置。
????????下面對(duì)以上3 種情形的改善工藝分別進(jìn)行敘述：
????????1.?熔接痕處氣泡的形成是由于當(dāng)兩股熔料匯流時(shí)，所包圍的氣體沒有及時(shí)排除，而留在了塑件內(nèi)部，在熔接痕表面形成凹坑，可以通俗地稱之為“困氣”。
????????究其原因，可能是對(duì)應(yīng)位置的分型面研配過緊，以致氣體無法排出;也可能是合模后，型腔高度尺寸過度不均勻(塑件壁厚相差較大)造成。
????????2.?針對(duì)前一種情況，常通過增加或增大排氣槽來改善，以目前國內(nèi)應(yīng)用最廣泛的PP料為例，根據(jù)PP料的溢料間隙為0.03 mm這一參數(shù)，為避免溢料形成飛邊，排氣槽間隙為0.01~0.02mm最理想。
????????為便于模具加工和成型過程中型腔的清理，排氣槽的位置多數(shù)情況會(huì)選擇開在定模的分型面上，并盡量開設(shè)在型腔的最后充滿處。對(duì)于型腔高度尺寸過度不均勻的情形，只能通過“補(bǔ)焊”和“打磨”的方法來調(diào)整型腔尺寸，這是難度最大，也是模具技術(shù)人員在調(diào)試中最怕遇到的，它的調(diào)整方法和下面要講到的熔接痕高度始終超差的調(diào)整方法一致。
????????3.?當(dāng)通過調(diào)整設(shè)備工藝參數(shù)和開排氣槽的方法皆無法改善或消除塑件由于熔接痕導(dǎo)致質(zhì)量不良時(shí)，很可能不得不調(diào)整型腔的尺寸, 當(dāng)然需要對(duì)塑件相應(yīng)處的厚度進(jìn)行準(zhǔn)確的測量之后，在設(shè)計(jì)允許的范圍內(nèi)作業(yè)。
????????保險(xiǎn)杠塑件的壁厚在不同部位并不是一個(gè)等值，而是一個(gè)漸變的量，其原因是考慮到塑件的具體形狀及熔融塑料的流動(dòng)性，漸變的壁厚有利于成型。壁厚通常在2.60~3.50mm。
????????模具型腔尺寸的修改分兩種情況：一種是增大型腔尺寸，另一種是減小型腔尺寸。
????????對(duì)于第一種情況實(shí)現(xiàn)起來較容易，根據(jù)檢測數(shù)據(jù)直接對(duì)模具型腔的相應(yīng)部位實(shí)施打磨即可。第二種情形就比較復(fù)雜，為了達(dá)到減小型腔尺寸的目的，首先需要在模具型腔面上堆焊，然后打磨。
????????下面具體介紹減小模具型腔尺寸的方法：
????????從工作的難易程度上，首先考慮選擇在動(dòng)模上進(jìn)行“補(bǔ)焊”和“打磨”會(huì)比在定模上容易得多。
????????由于注射模的定模型腔面質(zhì)量直接影響到塑件外觀，而焊接過程中有大量的熱產(chǎn)生，沒有充分的工藝措施保證時(shí)，這些熱量往往會(huì)改變型腔面的組織成分，導(dǎo)致型腔面硬度不同，進(jìn)而影響塑件外觀，實(shí)踐中要盡量避免定模型腔面的修改。
????????動(dòng)模型腔面修改的一般步驟如下：
????????通過在型腔面貼膠的方法試模，大致得出型腔需要增減的厚度;
????????實(shí)施“補(bǔ)焊”和“打磨”作業(yè);
????????再次試模，根據(jù)成型效果調(diào)整型腔面的尺寸。
????????其中第二步是難點(diǎn)和關(guān)鍵，以下是型腔面修補(bǔ)的詳細(xì)過程：
????????選定和母材相匹配的焊接材料，并確定焊接范圍，預(yù)留并保護(hù)好打磨基準(zhǔn)。
????????分區(qū)交替堆焊，注意不要從頭焊到尾，以免內(nèi)應(yīng)力造成模具型腔面裂損。
????????對(duì)照預(yù)留基準(zhǔn)，開始打磨，注意做好周邊相關(guān)部位的保護(hù)。
????????測量補(bǔ)焊面的高度，達(dá)到要求之后，將基準(zhǔn)空位焊滿，完成型腔面的修改。
