6大常用的注塑基本參數計算公式 ，請收好！

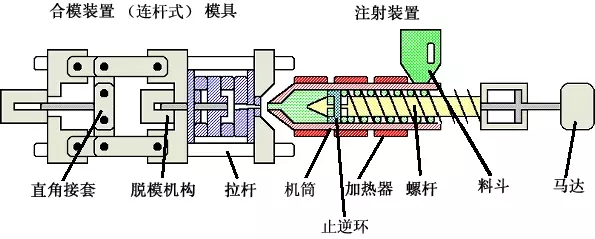

圖 注塑機結構簡圖
1．鎖模力??F（TON）?F=Am*Pv/1000
F： 鎖模力 TON ? ? Am：模腔投影面積 CM2 ? Pv：充填壓力 KG/CM2 ? （一般塑膠材料充填壓力在150-350KG/CM2） （流動性良好取較底值，流動不良取較高值） 充填壓力/0.4-0.6=射出壓力 例：模腔投影面積 270CM2 ? 充填壓力 220KG/CM2 鎖模力=270*220/1000=59.4TON
2．射出壓力??Pi ?KG/CM2?Pi=P*A/Ao
Pi: 射出壓力 ? ?P：泵浦壓力 ? ?A：射出油缸有效面積 ? ?
Ao: 螺桿截面積 A= π*D2/4 ? ?D：直徑 ? ? ? π：圓周率 3.14159 例1：已知泵浦壓力求射出壓力？ 泵浦壓力=75 KG/CM2 ?射出油缸有效面積=150CM2 螺桿截面積=15.9CM2（∮45） Pi=75*150/15.9=707 KG/CM2 例2：已知射出壓力 求泵浦壓力？ 所需射出壓力=900 KG/CM2 ?射出油缸有效面積=150CM2 螺桿截面積=15.9CM2（∮45） 泵浦壓力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2
3．射出容積??V ?CM3 ? ?V= π*Do2/4*ST
V：射出容積 CM3 ?π：圓周率 ? ? Do：螺桿直徑 CM ?
ST：射出行程 CM 例：螺桿直徑 42mm ? 射出行程 165mm V= π*4.2*4.2/4*16.5=228.6CM3

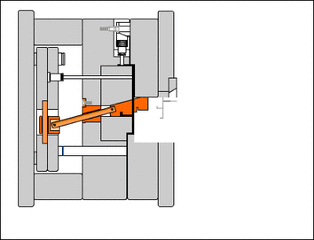

注塑3D動畫圖
4．射出重量??G ?Vw=V*η*δ
Vw：射出重量 G ? ?V：射出容積 ? ?η：比重 ? δ：機械效率
例：射出容積=228.6 CM3 ? 機械效率=0.85 ? 比重=0.92 射出重量 Vw=228.6*0.85*0.92=178.7G
5．射出速度??S ?CM/SEC ??S=Q/A
S：射出速度 ?CM/SEC ?Qr：泵浦吐出量（每回轉/CC）CC/REV
A：射出油缸有效面積 CM2 ? Q=Qr*RPM/60 (每分鐘/L) Q：泵浦吐出量 ? RPM：馬達回轉數/每分鐘 例：馬達轉速 1000RPM ? 泵浦吐出量85 CC/REV 射出油缸有效面積 140 CM2 ? S=85*1000/60/140=10.1 CM/SEC
6．射出率?Sv G/SEC ??Sv=S*Ao
Sv：射出率G/SEC ?S：射出速度CM/SEC ?Ao：螺桿截面積
例：射出速度=10CM/SEC ?螺桿直徑∮42 面積=3.14159*4.2*4.2/4=13.85CM2 Sv=13.85*10=138.5G/SEC
